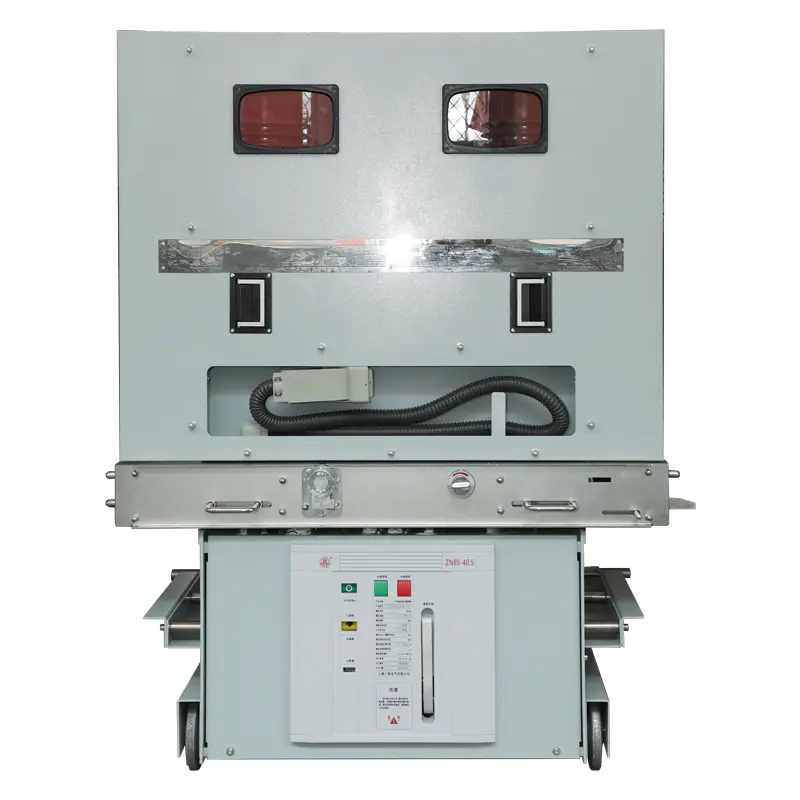

HV indendørs vakuumafbryder

SanGao HV Indoor Vacuum Circuit Breaker anvender en solid isoleringsstruktur og bruger avanceret epoxyforseglingsteknologi til organisk at kombinere vakuumbueslukningskamre, elektriske hovedkredsløb, isoleringsunderstøtninger og andre komponenter til en integreret forseglet stang for første gang. Med succes løst miljøtoleranceproblemet med vakuumafbrydere fundamentalt, hvilket gjorde deres anvendelse mere udbredt.

Den integrerede solide forseglede stang anvender selvkonvektionsteknologi og løser på en smart måde problemet med varmeafledning forårsaget af solide isoleringsstrukturer. VBR (VS1) -12-serien solid forseglet indendørs højspændingsvakuumafbryder er en afbryder, der realiserer konceptet vedligeholdelsesfri i Kina.

Anvendelsen af ​​dens lange levetid HV Indoor Vacuum Circuit Breaker lysbueslukningskammer og epoxystøbeforseglingsteknologi sikrer vedligeholdelsesfri integration af den forseglede stang, og den høje pålidelige permanentmagnetdriftsmekanisme, der kan bruges, sikrer vedligeholdelsesfri drift af betjeningsmekanismen. Den elektroniske kontroldel forlader den traditionelle hjælpekontakt og erstatter den med en fotoelektrisk nærhedsafbryder og vedtager en fuldt elektronisk strømforsyning og intelligent kontrolenhed for at sikre vedligeholdelsesfri drift af den elektroniske kontroldel

HV Indoor Vakuum Circuit Breaker er et indendørs koblingsudstyr til trefasede AC 50Hz strømsystemer med en nominel spænding på 12kV. Det fungerer som en beskyttelses- og kontrolenhed for elnetudstyr og strømudstyr i industri- og minevirksomheder. Velegnet til steder, der kræver hyppig drift ved nominel arbejdsstrøm eller flere afbrydelser af kortslutningsstrøm.

Afbryderen anvender et integreret design af betjeningsmekanismen og afbryderhuset, som kan bruges som en fast installationsenhed eller udstyret med en dedikeret fremdriftsmekanisme til at danne en håndvognsenhed.

HV Indoor Vakuum Circuit Breaker er velegnet til trefasede vekselstrømssystemer med en nominel spænding på 12KV og en frekvens på 50Hz. Det kan bruges i vid udstrækning i kraftværker, transformerstationer, petrokemikalier, metallurgi, produktionslufthavne og boligområder som en kontrol- og beskyttelsesenhed til elektriske faciliteter. Den er især velegnet til steder, hvor hyppig drift eller flere kortslutningsstrømme er afbrudt under mærkestrøm. Den kan installeres i indendørs luftisoleret koblingsudstyr (såsom KYN28 og KYN96) til understøttende brug. Afbryderen overholder kravene i GB1984 "High Voltage AC Circuit Breakers", JB Factory T3855 "High Voltage AC Vacuum Circuit Breakers", DL/T 403 "Technical Conditions for Ordering 12KV~40.5kV High Voltage Vakuum Circuit Breakers" som opfylder de relevante krav fra standarder, og opfylder de relevante standarder for standarder. IEC62271-100.

Brugsmiljø:

Miljøtemperatur: ikke højere end +40C, ikke lavere end -15 ℃ (opbevaring og transport tilladt ved -30% C);

Højde: ikke over 2000m;

Relativ luftfugtighed: dagligt gennemsnit ikke over 95 %, månedligt gennemsnit ikke over 90 %, dagligt gennemsnitligt mættet damptryk ikke over 2,2x10 MPa, månedligt gennemsnit ikke over 1,8x10 ° MPa:

Seismisk intensitet: ikke over niveau 8;

Et sted uden brand, eksplosion, alvorlig forurening, kemisk korrosion og alvorlige vibrationer.
