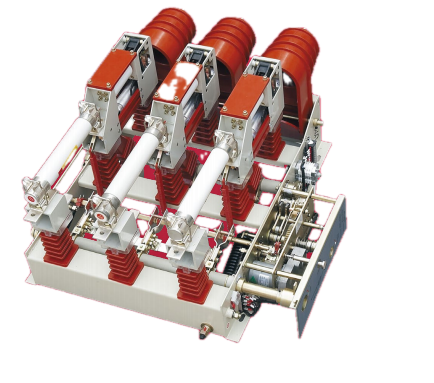

Indendørs AC højspændingsvakuumbelastningsafbryder med jordingskontakt

Indendørs AC højspændingsvakuumlastafbryder med jordingskontakt fra Kinas leverandør og producent SanGao Electric en teknisk forsvarlig og omkostningseffektiv distributionsløsning. Nominel til 12 kV og 630 A, med en 20 kA korttidsmodstandsevne, bruges denne enhed til sikkert at tilslutte og afbryde kredsløbet til trefasede AC 50 Hz-systemer, velegnet til bykredsløbsenheder, industrielle fødeskabe, transformerindløbere og sektionsopdelingspunkter til landdistrikter.

Send forespørgsel

Produkt beskrivelse

Indendørs AC højspændingsvakuumbelastningsafbryder med jordingskontakt fra Sangao er velegnet til trefaset AC50Hz ringnetværk eller terminalstrømforsyning og industrielt elektrisk udstyr, det bruges hovedsageligt til belastningskontrol og kortslutningsbeskyttelse. Belastningsbrudskontakten laver og afbryder belastningsstrømmen, lukket sløjfestrøm, ubelastet transformer og kabelladestrøm. Kombinationen kan bryde enhver strøm op til nominel kortslutningsstrøm. Det direkte virkende isolationsafstand og lysbueslukningskammer er forbundet med manuel og elektrisk funktion. Dens unikke drivmekanisme gør det muligt for lysbueslukningskammeret kun at bære højspænding i det øjeblik, det lukker og fremstiller, hvilket realiserer lille volumen og lav vægt.

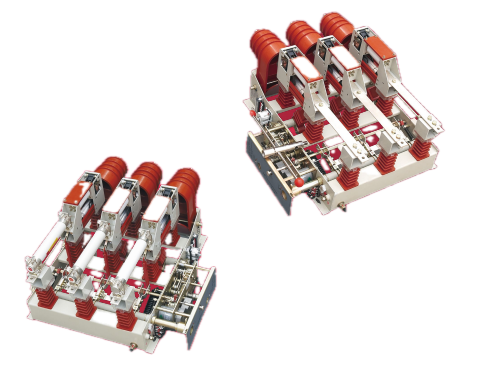

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

Hvad er Vacuum Load Breaker?

Denne indendørs AC-højspændingsvakuumbelastningsafbryder med jordingskontakt er en trefaset AC 50Hz indendørs switch-enhed til ringnetværk, terminalstrømforsyning og industrielt udstyrsapplikationer. Enheden anvender en vakuumafbryder til lysbueslukning og en fjederbetjeningsmekanisme (manuel eller elektrisk). En valgfri jordingskontakt med mekanisk interlock og jordingslukker giver synlig isolation til vedligeholdelse. Når den er monteret med sikringer, afbryder enheden kortslutningsstrømme via en aktivering med en stift-stift. Mærkespænding 12 kV, mærkestrøm 630 A, korttidsmodstandsstrøm 20 kA.

Produkt funktioner

Belastningsstrømskifte

Indendørs AC højspændingsvakuumbelastningsafbryder med jordingskontakt laver og afbryder belastningsstrømme op til 630A under normale driftsforhold, og dækker typiske feeder- og transformatorbelastninger.

Strømskifte med lukket sløjfe

Skifter lukkede strømme i ringnetværkskonfigurationer, hvilket muliggør belastningsoverførsel mellem feedere uden at afbryde forsyningen til downstream-kunder.

Strømomskiftning af tomgangstransformator

Vores udendørs højspændingsafbrydelses-vakuumbrudbelastningskontakt laver og bryder tomgangsstrømme fra transformere op til 1600 kVA-kapacitet, svarende til magnetiserende indgangs- og stationære excitationsstrømniveauer for distributionstransformatorer.

Kabel ladestrøm omskiftning

Laver og afbryder kabelopladningsstrømme til underjordiske eller overliggende kabelsektioner, hvilket muliggør strømforsyning og afstrømning af kabelfødere.

Kortslutningsbeskyttelse (med sikringer)

Når sikringen er konfigureret med strømbegrænsende sikringer, aktiverer sikringens låsestift-mekanisme kontaktens udløserstang og åbner alle tre faser ved fejldetektion. Enheden kan afbryde enhver strøm op til den nominelle kortslutningsværdi, hvilket giver et sekundært beskyttelseslag, hvor opstrømsafbrydere eller relæer er de primære fejlafhjælpningsenheder.

Vedligeholdelsesisolering

Den integrerede jordingskontakt giver, når den er lukket, en synlig jordforbindelse på lastsiden. Jordingslukkeren blokerer fysisk adgang til strømførende dele, hvilket gør det muligt for vedligeholdelsespersonale at verificere isolation og arbejde sikkert på nedstrøms udstyr.

Load Break Switch vs. Vakuum Circuit Breaker

Feature	Belastningsbrudkontakt (denne enhed)	Vakuumkredsløbsafbryder (VCB)
Normal belastningsstrømskift	Ja	Ja
Kortslutningsfejlstrømafbrydelse	Nej (kun med sikringskombination)	Ja (op til dens brudkapacitet)
Integreret jordingsafbryder	Standard mulighed	Ikke typisk; separat jordingsafbryder påkrævet
Typisk anvendelse	Feeder, ringnet, transformer-indkomst, hvor fejlbeskyttelse er opstrøms	Hovedbeskyttelsesanordning til feedere og transformere
Koste	Sænke	Højere

Tekniske parametre

Parameter	Værdi	Fortolkning
Nominel spænding	12 kV	Kompatibel med standard 10-12 kV distributionsnetværk over hele verden.
Nominel strøm	630 A	Understøtter typiske feeder- og transformatorbelastninger op til 10 MVA ved 10 kV.
Korttidsmodstå strøm	20 kA (i 4 s)	I stand til at føre fejlstrøm indtil opstrømsbeskyttelsen udbedrer fejlen.
Jordingskontakt	Valgfri (benævnt D)	Giver integreret jording med fremstillingskapacitet.
Betjeningsmekanisme	Fjedermekanisme (betegnet /T)	Understøtter manuel og elektrisk betjening; gennemprøvet pålidelighed.

Strukturelt design

Direktevirkende isolationsafstand og lysbueslukkende kammerforbindelse
Det isolerende mellemrum og vakuumafbryderen er mekanisk forbundet til at fungere i en enkelt bevægelse. Dette sikrer, at det synlige brud altid er ledsaget af en fuldt åbnet afbryder.

Drivmekanisme

Afbryderen aktiveres kun i det øjeblik, hvor den lukkes og åbnes, hvilket reducerer den elektriske belastning af vakuumkammeret. Dette giver en mere kompakt afbryderstørrelse og forlænger kontaktens levetid.

Jordende lukker

En metalskodder er placeret mellem de faste og bevægelige kontaktrør og er låst sammen med jordingskontakten. Når jordingskontakten er lukket, isolerer lukkeren fysisk de strømførende dele, hvilket giver en synlig og verificerbar jordforbindelse til vedligeholdelse.

Mekanisk aflåsning

Forhindrer lukning af jordkontakten, medmindre hovedkontakterne er åbne, og forhindrer åbning af hovedkontakterne, mens jordingskontakten er lukket.

Ansøgningsfelter

Indendørs AC højspændingsvakuumbelastningsafbryder med jordingskontakt har stor kompatibilitet:

1. Urban ring-main units (RMU'er) til sektionsopdeling og belastningsskift.

2. Transformatorindkomstpaneler og foderskabe i industriel distribution.

3. Terminalforsyningspunkter i radiale netværk.

4. Landdistriktsdistributionsnetværk – enheden kan bruges til at sektionsopdele lange feedere, reducere udfaldszoner og tillade spændingsregulering via kondensatorbankomskiftning.

5. Indendørs installationer i metalindkapslede koblingsanlæg; vakuumteknologi eliminerer brug af SF6-gas og tilhørende miljøproblemer.

Virksomhedsprofil og produktionskapacitet

Facilitet: 10-mu (6.667 m²) grund i Liushi, Zhejiang, med 10.000 m² produktionsgulvareal.

Arbejdsstyrke: 120 ansatte, herunder 20 mellem-til-senior tekniske fagfolk. Registreret kapital RMB 81,68 millioner, samlede aktiver cirka RMB 200 millioner.

Certificeringer: ISO 9001:2008 (kvalitet), ISO 14001 (miljø), ISO 45001 (arbejdsmiljø og sikkerhed).

Proceskontrol: ERP-system til materialeindkøb, fremstilling og sporbarhed. Rutinetestning inkluderer dielektrisk modstand, mekanisk drift og kontrol af kontaktmodstand på hver enhed.

Tekniske partnerskaber: Samarbejde med Xi'an Senyuan, Beijing Electrical Research Institute og Xi'an High Voltage Research Institute for typetestning og standardoverholdelse.

FAQ

Q1: Kan denne indendørs AC-højspændingsvakuumlastafbryder med jordingskontakt erstatte en vakuumafbryder?
Nej. Den er kun designet til belastningsskift. For kortslutningsbeskyttelse skal den parres med sikringer eller stole på opstrømsafbrydere.

Q2: Hvilken vedligeholdelse er påkrævet for vakuumafbryderen?
Vakuumafbryderen er forseglet og vedligeholdelsesfri. Rutinetjek involverer mekanisk drift, smøring og sikringskontrol.

Q3: Er jordingskontakten standard eller valgfri?
Jordafbryderen er valgfri (betegnet D). Når det er specificeret, er det mekanisk låst med hovedkontakterne for sikker vedligeholdelse.

Q4: Hvad er den typiske leveringstid og tilpasningsmulighed?
Standardenheder med fjedermekanisme og jordingskontakt sendes inden for 4-6 uger. Tilpasninger (hjælpekontakter, montering, mekanismemodifikationer) er tilgængelige efter anmodning.

Tekniske parametre

Du kan tjekke to versioner af parameterdata for vores håndvognstype vakuumbelastningsbrudkontakt med frakoblingskontaktkombination nedenfor:

Indendørs AC højspændingsvakuumlastafbryder med jordingskontakt fra Sangao er velegnet til trefaset AC50Hz ringnetværk eller terminal strømforsyning og industrielt elektrisk udstyr, det bruges hovedsageligt til belastningskontrol og kortslutningsbeskyttelse. Belastningsbrudskontakten laver og afbryder belastningsstrømmen, lukket sløjfestrøm, ubelastet transformer og kabelladestrøm. Kombinationen kan bryde enhver strøm op til nominel kortslutningsstrøm. Det direkte virkende isolationsafstand og lysbueslukningskammer er forbundet med manuel og elektrisk funktion. Dens unikke drivmekanisme gør det muligt for lysbueslukningskammeret kun at bære højspænding i det øjeblik, det lukker og fremstiller, hvilket realiserer lille volumen og lav vægt.

Ingen.	Punkt	Enhed	SG25-12D/T630-20	SG25-12DR/T125-31.5
1	Nominel spænding	KV	12	12
2	Nominel frekvens	HZ	50	50
3	Nominel strøm	A	630	125
4	1 min strømfrekvens modstår spænding Lynimpuls modstår spænding	KV	Bueslukningskammerets åbningsafstand:30, fase-til-fase 42; over isolationsafstand 48 Fase-til-fase 75; over isolationsafstand 85	Bueslukningskammerets åbningsafstand:30, fase-til-fase 42; over isolationsafstand 48 Fase-til-fase 75; over isolationsafstand 85
5	Nominel dynamisk strøm (peak)	KA	50	-
6	4S termisk stabilitetsstrøm	KA	20	-
7	Nominel aktiv belastningsbrudstrøm	A	630	125
8	Nominel brudstrøm med lukket sløjfe	A	630	125
9	Nominel kabelopladningsbrudstrøm	A	10	10
10	No-load transformer bryde kapacitet	KVA	1250	1250
11	Nominel kortslutningsbrudstrøm	KA	-	31.5
12	Nominel overførselsstrøm, nominel overtagelsesstrøm	A	-	2000
13	Model af sikring	-	SDLAJ-12	SFLAJ-12
14	Udgangsenergi fra angriberen	J	-	2-5 (medium)
15	Nominel kortslutning, der laver strøm	KA	50	50
16	Nominel dynamisk strøm af jordafbryder	KA	50	50
17	2S termisk stabilitetsstrøm af jordafbryder	KA	20	20
18	Nominel spænding af hjælpekredsløb	V	AC/CD220;110	AC/CD220;110
19	Mekanisk levetid	-	10000	10000
