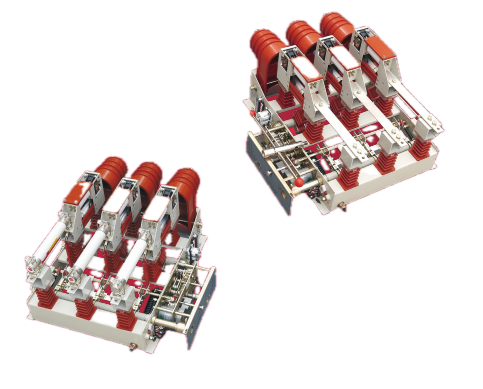

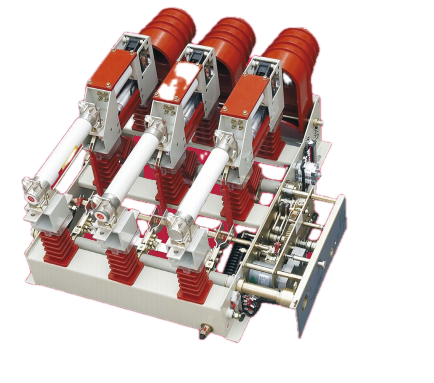

Vakuum Load Break Switch og sikringskombinationsapparat

Vakuumbelastningsafbryderen og sikringskombinationsapparatet integrerer en vakuumafbryder med et sikringsudløsningssystem. Under normale belastningsforhold fungerer kontakten uafhængigt. Når en fejlstrøm overstiger sikringsværdien, udløser sikringsstiften mekanisk afbryderudløsningsmekanismen, åbner hovedkontakterne og rydder kredsløbet. Den direkte virkende isolationsafstand og afbryderens åbningsafstand opnås i et enkelt slag. En jordforbindelse, der er låst sammen med jordingskontakten, giver en synlig jordforbindelse til vedligeholdelse. 12 kV og 630 A med en 20 kA korttidsmodstandsstrøm er apparatet bygget til pålidelig service i både by- og landdistributionsnet.

Arbejdsprincip

Inde i vakuumafbryderen er kontakterne forseglet i et højvakuummiljø (typisk under 10⁻⁴ Pa). Når kontakterne adskilles under belastning, dannes der en metaldampbue fra det fordampede kontaktmateriale. Men fordi vakuumet praktisk talt ikke indeholder gasmolekyler til ionisering, kan lysbuen ikke opretholde sig selv og slukkes ved den første naturlige nul-gennemgang af AC-strømmen. Metaldampen kondenserer hurtigt på kontaktfladerne og afskærmningen, og genopretter den dielektriske styrke inden for millisekunder. Denne bueslukningsmetode kræver ingen eksterne medier (olie eller SF₆) og resulterer i minimal kontakterosion.

Produktfordele

Kombineret kobling og beskyttelse

Vores vakuumbelastningsafbryder og sikringskombinationsapparat udfører rutinemæssig belastningsskift og giver med sikringer kortslutningsafbrydelse. Dette eliminerer behovet for en separat afbryder på hver feeder, hvilket reducerer kapitaludgifterne.

Kompakt fodaftryk

Drivmekanismen reducerer spændingsbelastningen på afbryderen uden for koblingsøjeblikket, hvilket tillader en mindre afbryder og den samlede apparatstørrelse. Dette tillader layouter med højere tæthed i ringhovedenheder og kompakte understationer.

Enkelttaktsdrift

Isolationsafstanden og afbryderens åbningsafstand opnås i én bevægelse, hvilket forenkler koblingssekvensen og reducerer risikoen for operatørfejl.

Synlig jording for sikkerhed

Jordingslukkeren, der er låst sammen med jordingskontakten, giver en fysisk og visuel indikation af isolation, hvilket muliggør sikker vedligeholdelsesadgang uden yderligere jordingsenheder.

SF₆-fri teknologi

Vakuumafbrydelse eliminerer problemer med drivhusgasser og undgår håndtering, lækagetestning og genopfyldningsprocedurer forbundet med SF₆-udstyr.

Fejldiagnose

Hyppig sikringsdrift indikerer typisk underliggende systemproblemer. Følgende er de primære årsager og korrigerende foranstaltninger:

Systemkortslutning: Når der opstår en kortslutning, smelter fejlstrømmen sikringselementet hurtigt. Fejlen skal lokaliseres og afhjælpes (f.eks. reparere kabel eller udskifte defekt udstyr), før sikringen udskiftes med den korrekte værdi.

Vedvarende overbelastning: Kontinuerlig drift over mærkestrøm genererer overdreven varme, hvilket får sikringen til at smelte. Belastningen skal reduceres til inden for apparatets klassificering, eller sikringsklassen skal opgraderes i koordinering med systembeskyttelsesundersøgelser.

Forkert valg af sikring: Hvis sikringselementets klassificering er for lav til applikationen, vil der forekomme generende drift. Kontroller sikringsværdien i forhold til transformator- eller feederkapaciteten, og udskift den med det korrekt dimensionerede element i henhold til producentens koordinationsdiagrammer.

Tekniske parametre

Applikationsmiljøer

Byring netværk

Vakuumbelastningsafbryderen og sikringskombinationsapparatet fungerer som en sektionsafbryder i ringhovedenheder (RMU'er). De kompakte dimensioner, opnået gennem drivmekanismens design, muliggør konfigurationer af koblingsudstyr med højere tæthed i bystationer med begrænset plads. Den integrerede jordingskontakt forenkler vedligeholdelsesprocedurerne og reducerer udfaldstider under planlagt arbejde.

Industrianlæg

Til industrielle anlæg med flere belastningscentre giver vakuumbelastningsafbryderen og sikringskombinationsenheden belastningsskift ved transformatorindgange og fødepunkter. Kombinationsmuligheden skifte-sikring leverer kortslutningsbeskyttelse uden bekostning af en fuldvakuumafbryder, velegnet til ikke-kritiske feedere, hvor fejlbeskyttelse er tilvejebragt opstrøms.

Distributionsnet i landdistrikterne

Distribution i landdistrikter byder på specifikke udfordringer: lange foderlængder, variabel belastning og spændingsudsving. For enden af ​​lange 10kV feedere kan spændingsfaldet under spidsbelastningsperioder være betydeligt, hvilket resulterer i lav spænding hos kunden. Apparatet adresserer dette på to måder. For det første giver installation på strategiske punkter langs lange feeders netværksoperatører mulighed for at opdele linjen, isolere fejl og reducere udfaldszoner. For det andet kan apparatet skifte transformerudtag og kondensatorbanker, hvilket giver operatører mulighed for at styre spændingsprofiler mere effektivt. I landlige sammenhænge er apparatets lave vedligeholdelsesbehov særligt værdifuldt – vedligeholdelsespersonale kan rejse betydelige afstande for at nå et sted, så udstyrspålidelighed mellem besøgene direkte reducerer driftsomkostningerne.

FAQ

Q1: Hvordan slukker vakuumafbryderen lysbuen?

Når kontakterne inde i vakuumafbryderen adskilles under belastning, dannes der en metaldampbue mellem kontaktfladerne. Fordi afbryderen opretholder et højt vakuum med få gasmolekyler til rådighed til ionisering, kan lysbuen ikke opretholde sig selv og slukkes ved den første naturlige nul-gennemgang af strømmen. Denne lysbueslukningsmetode er effektiv, hurtig og kræver ingen eksterne lysbuedæmpende medier.

Spørgsmål 2: Hvad forårsager hyppig sikring, og hvordan håndteres det?

Hyppig sikringsdrift indikerer typisk systemfejl. De primære årsager er: systemkortslutning (fejlstrømmen smelter sikringselementet; fejlen skal lokaliseres og afhjælpes, før sikringen udskiftes med den korrekte mærkning), vedvarende overbelastning (drift over mærkestrømmen i længere perioder; belastningen skal reduceres), eller forkert valg af sikring (sikringselementets mærkning er for lav til anvendelsen; sikringen skal udskiftes med den korrekte mærkning).

Spørgsmål 3: Hvor anvendes vakuumbelastningsafbryderen og sikringskombinationsapparatet typisk?

Apparatet er velegnet til trefasede AC mellemspændingssystemer. Typiske anvendelser omfatter ringhovedenheder (RMU'er), kompakte understationer, distributionsledningssektionaliseringsafbrydere og transformerbeskyttelse, når de kombineres med sikringer.

Q4: Kan dette apparat erstatte en vakuumafbryder?

Nej. Apparatet er designet til belastningsskift og giver, når det er udstyret med sikringer, kortslutningsbeskyttelse. En vakuumafbryder er designet til at afbryde både normale belastningsstrømme og kortslutte fejlstrømme direkte. Til applikationer, hvor opstrøms fejlbeskyttelse allerede er tilvejebragt, tilbyder dette apparat en mere omkostningseffektiv løsning end en fuldvakuumafbryder.

Hvorfor vælge SanGao?

1. Fremstillingsevne

SanGao driver et 10-mu (6.667 m²) område i Liushi, Zhejiang, med 10.000 m² produktionsgulvareal, der huser dedikerede montage- og testlinjer til mellemspændingsanlæg.

2. Teknisk team

Virksomheden beskæftiger 120 medarbejdere, herunder 20 mellem-til-senior-ingeniører, der dækker mekanisk design, højspændingsisolering og kvalitetssikring. Registreret kapital er RMB 81,68 millioner, samlede aktiver cirka RMB 200 millioner.

3. Certificerede kvalitetssystemer

Produktionen udføres under ISO 9001:2008, ISO 14001 og ISO 45001 certificeringer. Disse kræver dokumenteret leverandørkontrol, indgående inspektion, igangværende kontrol og endelig accepttest.

4. Processporbarhed

n ERP-system sporer materialer, fremstillingsoperationer og testregistreringer. Hver enhed er serialiseret med testdata arkiveret for fuld sporbarhed.

5. Rutinemæssig test

Hvert apparat gennemgår dielektriske modstandstests (hovedkredsløb og jord), mekaniske funktionstests under manuel og elektrisk kontrol og kontaktmodstandsmålinger. Prøveenheder udsættes for korttidsstrømtest til 20 kA/4 s validering.

6. Tekniske partnerskaber

SanGao samarbejder med Xi'an Senyuan, Beijing Electrical Research Institute og Xi'an High Voltage Research Institute for typetestning og overholdelse af GB og IEC standarder.

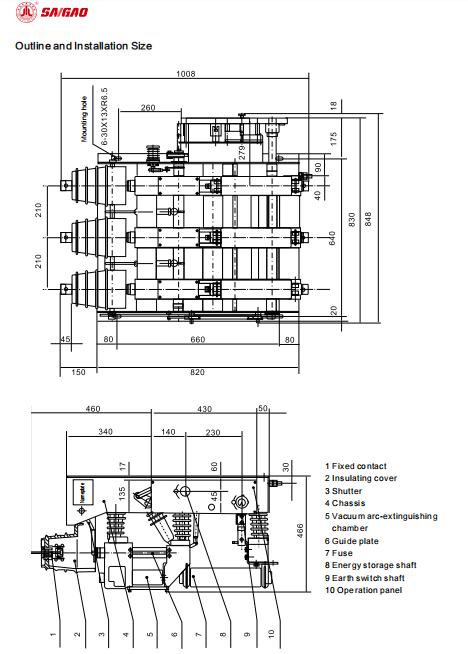

Komponentnedbrydning

Ingen.	Komponent
1	Fast kontakt
2	Isolerende dæksel
3	Lukker
4	Chassis
5	Vakuum lysbueslukningskammer
6	Styreplade
7	Sikring
8	Energilager skakt
9	Jordafbryder aksel
10	Betjeningspanel
