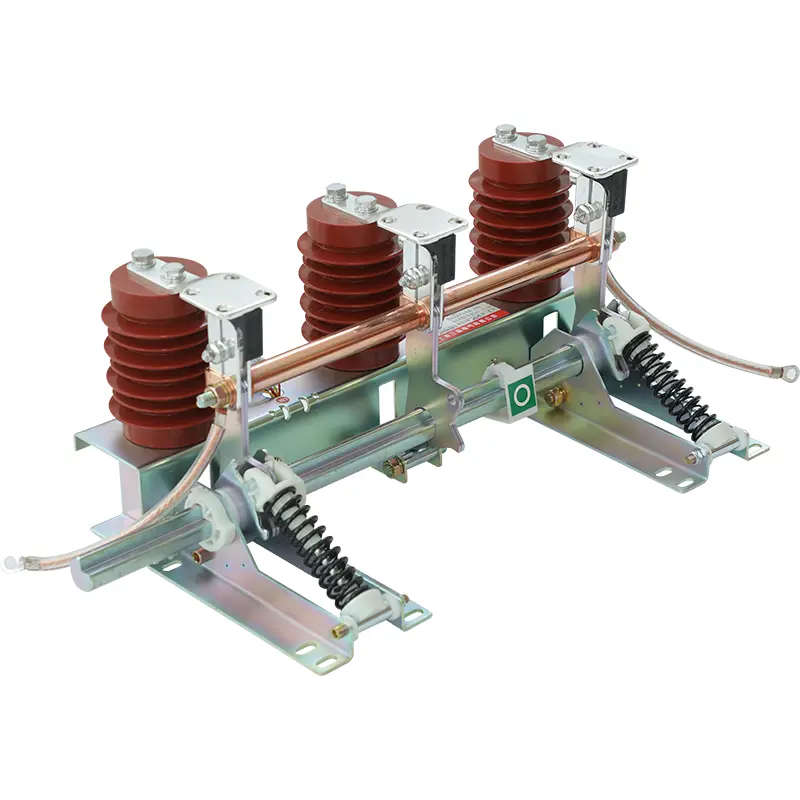

Indendørs elektrisk jordskontakt

Sangao-holdbar indendørs elektrisk jordskontakt er et samlet produkt, der opfylder kravene i GB1985-2004 "Højspændings-AC-isoleringsafbrydere og jordforbindelse" og IEC62271-102: 2002 standarder med hensyn til ydeevne. Dette produkt er velegnet til 24 kV, trefaset AC, 50 (60) Hz-kraftsystemer; I stand til kortslutningsafslutning, beskyttelse af elektrisk udstyr mod skade, der er egnet til jordbeskyttelse under vedligeholdelse af højspændingsafbrydere.

Jordforbindelseskontakten for Sangao indendørs elektrisk jordskontakt med fejlafslutningsevne kan pålideligt lukke kortslutningsstrømme og derved beskytte operatører og switchgear i tilfælde af misoperation.

Der er to typer jordforbindelser:

-Uafhængig jordforbindelse

-Grounding switch med kombineret strømtransformator.

Den kombinationsstrømtransformator danner installationsbasen for jordforbindelseskontakterne og reducerer derved pladskravene inde i kabinettet.

Hver jordforbindelse er udstyret med en fjederdrevet enhed, hvilket sikrer, at lukningsevnen er uafhængig af driftshastigheden.

Bortset fra nogle få modeller udstyret med kombinerede strømtransformatorer, kan kontrolsiden og den nuværende retning af jordforbindelseskontakten normalt vælges uden begrænsninger.

Hvorfor vælge Sangao?

Berømte kinesiske mærker

Global Service Network giver support til kunder

Kontinuerlig udvikling for at imødekomme de stadigt skiftende kundebehov

Brugsbetingelser

Miljøtemperatur: Øvre grænse+45 ° C, nedre grænse -25 ° C

Højde ikke over 1000 m

Daglig gennemsnitlig relativ fugtighed: ≤ 95%. Månedlig gennemsnitlig relativ fugtighed: ≤ 90%

Jordskælvsintensitet ikke over 8 grader

Forureningsniveau: Niveau II

Særlige omstændigheder: Angiv venligst, når du afgiver en ordre.

Bestilling af oplysninger

Når du bestiller en indendørs elektrisk jordskontakt, skal du angive produktmodellen, venstre og højre drift, afstand, og om indikatoren er live (angiv indikatormodellen).

Skal den fleksible forbindelseslængde udvides (standardlængde L = 400 mm).

Hvis du har nogen særlige krav, skal du kontakte Green Power for at udvikle detaljerede specifikationer.

Hovedparametre:

Bedømt spænding: 24 kV

Bedømt kort tid modståsstrøm: 31,5 ka

Bedømt kortslutningsvarighed: 4S

Bedømt kortslutningsstrøm: 80 ka

Bedømt top modstrømsstrøm: 80 ka

Bedømt isoleringsniveau:

Bedømt kortvarig effektfrekvens Modstandsspænding: 65 kV (relativ fase)

Bedømt lynimpuls modstå spænding: 125 kV

Mekanisk levetid: 2000 cyklusser
