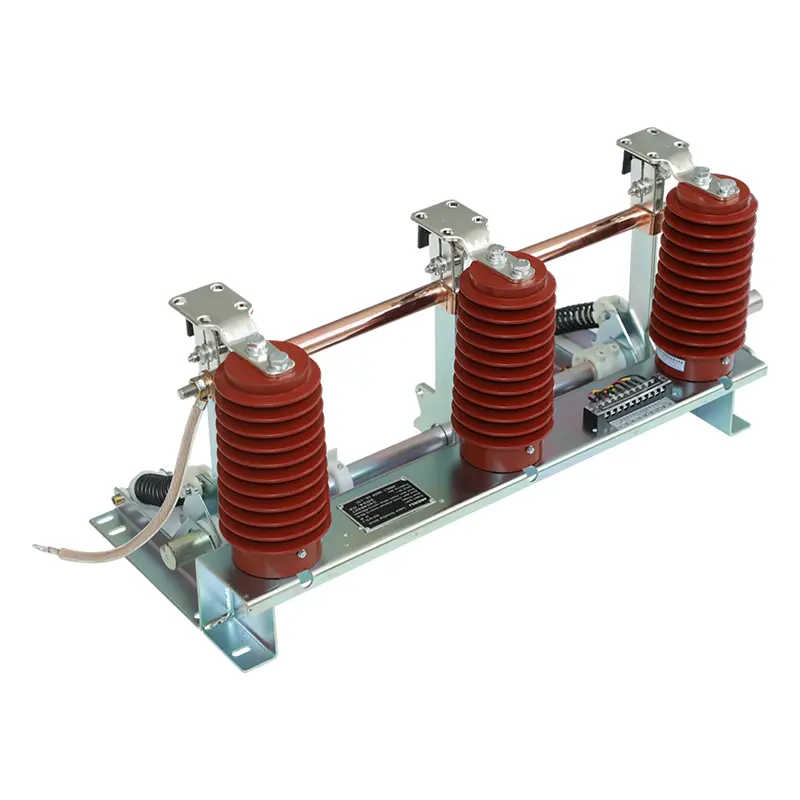

Højspændingsafbryder Indbygget jordingskontakt

SanGao højspændingskoblingsudstyr indbygget jordingsafbryder er bredt indkøbt af koblingsudstyrsproducenter, transformerstationer og industrielle distributionsprojekter, der forfølger kompakt størrelse og matchet jordingsbeskyttelse. Optimeret til sømløs samling med højspændingskabinetter, dette alt-i-én strukturelle design muliggør komplet kredsløbsisolering, eliminerer risikoen for resterende spændingschok og øger den overordnede stabilitet af alle vedligeholdelsesarbejdsgange på stedet.

Integreret jordingsdesign til kompakte koblingsanlæg

Moderne koblingsanlæg kræver ikke kun elektrisk ydeevne, men også effektiv intern pladsudnyttelse. Installation af separat jordingsudstyr kan øge kabinettets kompleksitet og kræve yderligere installationsarrangementer.

Det indbyggede design integrerer jordingsfunktionen direkte i koblingsstrukturen, hvilket gør det muligt for kabinettet at opnå en mere sikker drift uden at optage unødvendig ekstern plads.

Hovedformålene omfatter:

• Tilvejebringelse af en jordingsvej efter elektrisk isolation

• Beskyttelse af vedligeholdelsespersonale mod utilsigtet spænding

• Understøtter sikker inspektion af koblingsudstyrskomponenter

• Forbedring af koordineringen mellem jordingsudstyr og kabinetstruktur

For koblingsudstyrsproducenter forenkler højspændingskoblingsudstyr indbygget jordingskontakt kabinetdesignet og forbedrer den overordnede udstyrskoordinering.

Hvordan forbedrer en indbygget jordingsstruktur kabinetsikkerheden?

Højspændingsafbryderskabe indeholder flere elektriske komponenter, herunder samleskinner, afbrydere og kabelforbindelser. Under vedligeholdelse kan selv isolerede komponenter have induceret spænding eller resterende elektrisk energi.

Jordingskontakten hjælper med at skabe en lavimpedans jordforbindelse for at forbedre sikkerhedsforholdene.

Typisk operationsproces:

1. Kredsløbet er afbrudt fra strømforsyningen.

2. Isolationstilstanden er bekræftet.

3. Jordingskontakten er lukket.

4. Vedligeholdelsesarbejdet begynder efter bekræftelse af jordforbindelse.

Den integrerede struktur af High Voltage Switchgear Built-in Grounding Switch hjælper med at sikre, at jordingspositionen er tættere på det beskyttede kredsløb, hvilket forbedrer systemkoordinationen.

Strukturelt design med fokus på integration af koblingsudstyr

Ydeevnen af ​​en indbygget jordingskontakt afhænger af både den elektriske forbindelses kvalitet og den mekaniske tilpasning til kabinettet.

Hovedkomponenterne omfatter:

• Jordknivsamling

• Statisk kontakt

• Roterende aksel

Under lukning driver betjeningsmekanismen den roterende aksel og jordingskniven mod kontaktpositionen. Fjedermekanismen hjælper med at give et stabilt kontakttryk, efter at jordingsbladet når lukkepositionen.

Denne højspændingsafbryder indbygget jordingskontakt understøtter:

Pålidelig kontaktforbindelse

Jordingsbladet bevarer en fast kontakt med den statiske kontakt for at etablere en stabil jordingsvej.

Mekanisk positionsnøjagtighed

Præcis bevægelse hjælper med at sikre korrekte åbne og lukkede positioner inde i koblingsudstyret.

Langsigtet driftsstabilitet

Den optimerede mekaniske struktur reducerer risikoen for driftsproblemer forårsaget af gentagne skift.

Anvendelsesområder for integreret jordingsbeskyttelse

Indendørs højspændingsafbryderskabe

Koblingsproducenter bruger højspændingskoblingsudstyr indbygget jordingskontakt til at fuldføre kabinetfunktioner og samtidig bevare kompakte interne layouts.

Industrielle distributionsstationer

Fabrikker med mellemspændingsstrømsystemer har brug for sikre vedligeholdelsesprocedurer for transformere, feedere og elektrisk udstyr. Integreret jordforbindelse hjælper operatører med at forberede sikrere arbejdsforhold.

Understationer og kraftdistributionsanlæg

Understationer kræver pålidelige jordforbindelser til vedligeholdelsesaktiviteter, der involverer afbrydere, samleskinner og kabelrum.

Elektriske infrastrukturprojekter

Store kommercielle faciliteter, transportsystemer og energiprojekter kræver ofte kompakte koblingsanlæg, hvor intern pladseffektivitet er vigtig.

FAQ

1. Hvorfor installere en jordforbindelse inde i koblingsudstyr?

Et indbygget design gør det muligt at integrere jordingsbeskyttelse i kabinetstrukturen, hvilket sparer installationsplads og forbedrer systemkoordineringen.

2. Hvilken beskyttelse giver jordingsfunktionen?

Højspændingskoblingsanlæg Indbygget jordingskontakt hjælper med at etablere en sikker jordingsvej under vedligeholdelse og reducerer risici forårsaget af utilsigtet spænding, induktionsstrøm eller statisk elektricitet.

3. Kan dette udstyr bruges med forskellige koblingskonstruktioner?

Ja. Installationskompatibilitet skal bekræftes i henhold til den specifikke skabsstruktur og projektkrav.

4. Hvad skal kontrolleres under vedligeholdelsen?

Operatører bør inspicere mekanisk bevægelse, jordforbindelsestilstand og forbindelsespålidelighed under planlagt vedligeholdelse.
