Indendørs AC jordkontakt med højhastigheds jordkniv

Indendørs AC-jordkontakt med højhastigheds-jordkniv fra SanGao leverer specialiseret mellemspændingsjordingsudstyr dedikeret til risikostyring under vedligeholdelse af indendørs strømudstyr. Dækker 3kV til 12kV trefaset AC 50/60Hz arbejdsforhold, dens højhastigheds-jordkniv-design forkorter jordforbindelsestiden og minimerer sikkerhedstrusler for vedligeholdelsespersonale.

Hurtig jordingsreaktion for sikrere mellemspændingsvedligeholdelse

Under vedligeholdelse af højspændingsudstyr påvirker jordingshastigheden og den mekaniske pålidelighed operatørens sikkerhed direkte. Når et kredsløb er blevet isoleret, giver jordingskontakten en kontrolleret jordforbindelse for at forhindre uventede spændingsfarer.

Højhastigheds-jordknivens design gør det muligt at fuldføre jordforbindelsen hurtigt gennem koordineret bevægelse af betjeningsakslen, krumtappen, fjedermekanismen og jordingskniven.

Den indendørs AC jordkontakt med højhastighedsjordkniv bruges hovedsageligt til:

• Jorde elektrisk højspændingsudstyr under vedligeholdelse

• Beskyt teknikere mod utilsigtet spænding

• Begræns risici forårsaget af induceret spænding og statisk elektricitet

• Sørg for jordfejlstrømsveje i elektriske systemer

I modsætning til simple jordforbindelser giver en dedikeret jordingskontakt kontrolleret mekanisk drift og en defineret jordingsposition inde i koblingsanlæg.

Hvordan fungerer højhastigheds-jordknivens struktur?

Driftsydelsen af ​​indendørs AC jordkontakt med højhastighedsjordkniv afhænger i høj grad af interaktionen mellem mekaniske komponenter.

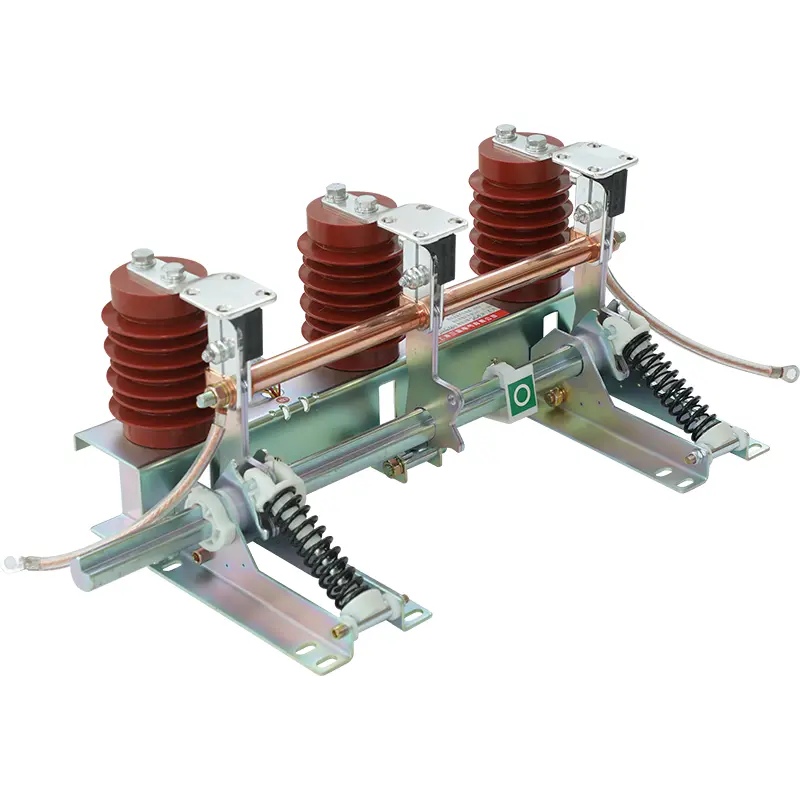

Hovedstrukturen omfatter:

• Beslag

• Jordknivsamling

• Statisk kontakt

• Sensor

• Roterende aksel

• Roterende arm

• Kompressionsfjeder

• Ledende muffe

• Fleksibel tilslutning

Når betjeningsmekanismen lukker jordforbindelseskontakten, driver betjeningsmomentet hovedakslen og den roterende arm mod lukkepositionen. Efter at have passeret kompressionsfjederens dødpunkt frigives den lagrede fjederenergi, hvilket gør det muligt for jordingsknivenheden hurtigt at bevæge sig ind i den lukkede position.

Jordingskniven bevarer en fast kontakt med den statiske kontakt gennem skivefjederstrukturen, hvilket hjælper med at opnå en stabil elektrisk forbindelse.

Dette mekaniske design hjælper med at forbedre:

• Ensartet lukkehastighed

• Kontakttrykstabilitet

• Langsigtet driftssikkerhed

Tekniske specifikationer

Udstyret er designet til indendørs mellemspændingsapplikationer, hvor sikker jordforbindelse er påkrævet.

Anvendelsesscenarier, hvor hurtig jording er vigtig

Indendørs koblingsanlæg vedligeholdelsesrum

I distributionsrum har vedligeholdelsespersonalet brug for en pålidelig metode til at bekræfte udstyrs jordforbindelse før inspektion. Jordingskontakten giver et dedikeret jordingspunkt, efter at isolationsprocedurerne er afsluttet.

Industrielle kraftsystemer

Fabrikker, der bruger mellemspændingsudstyr, kan kræve regelmæssig vedligeholdelse på transformere, feedere og koblingsudstyr. En stabil jordingsmekanisme hjælper med at reducere risici under planlagte nedlukninger.

Understationer

Understationer indeholder flere højspændingskredsløb, hvor utilsigtet spænding, induceret strøm eller elektromagnetiske effekter kan skabe farer. Jordingsudstyr hjælper med at etablere et sikrere vedligeholdelsesmiljø.

Parallelle transmissionslinjemiljøer

Når en luftledning er afbrudt, mens nærliggende ledninger forbliver strømførende, kan elektrostatisk og elektromagnetisk induktion skabe induceret spænding. Jordingskontakter hjælper med at aflade disse effekter og beskytter vedligeholdelsesarbejdere.

Kvalitetskontrol med fokus på jordingssikkerhed

Jordingskontakter er sikkerhedsrelaterede komponenter i strømsystemer, så produktionsinspektion skal fokusere på både mekanisk drift og elektrisk forbindelseskvalitet.

SanGao gælder:

• ISO9001:2008 kvalitetsstyringssystem

• ISO14001 miljøledelsessystem

• OHSMS 18001 arbejdsmiljøledelsessystem

For indendørs AC jordkontakt med højhastighedsjordkniv inkluderer kvalitetskontrol:

• Kontrol af jordingsknivens bevægelsesnøjagtighed

• Inspicering af ledende tilslutningspunkter

• Verifikation af mekanisk drift konsistens

• Bekræftelse af det færdige produkts tilstand før forsendelse

Disse inspektionstrin hjælper med at reducere installationsjusteringsproblemer, efter at udstyret ankommer til projektstedet.

FAQ

1. Hvad er hovedformålet med dette jordforbindelsesudstyr?

Det giver en jordforbindelse for højspændingsudstyr under vedligeholdelse og hjælper med at beskytte teknikere mod utilsigtede spændingsfarer.

2. Hvorfor er højhastigheds-jordknivens design vigtigt?

Den hurtigvirkende mekanisme hjælper jordingsbladet med at nå den lukkede position hurtigt og opretholde pålidelig kontakt med den statiske kontakt.

3. Hvilke strømsystemer er egnede til dette udstyr?

Den er velegnet til indendørs 3-12kV trefasede AC 50(60)Hz strømsystemer.

4. Kan den monteres med eksisterende koblingsskabe?

Ja. Indendørs AC jordkontakt med højhastighedsjordkniv er designet til at fungere sammen med forskellige højspændingsafbryderskabe, men installationskompatibilitet skal bekræftes i henhold til det specifikke kabinetdesign.
