Højspændingsgrænsningskontakt

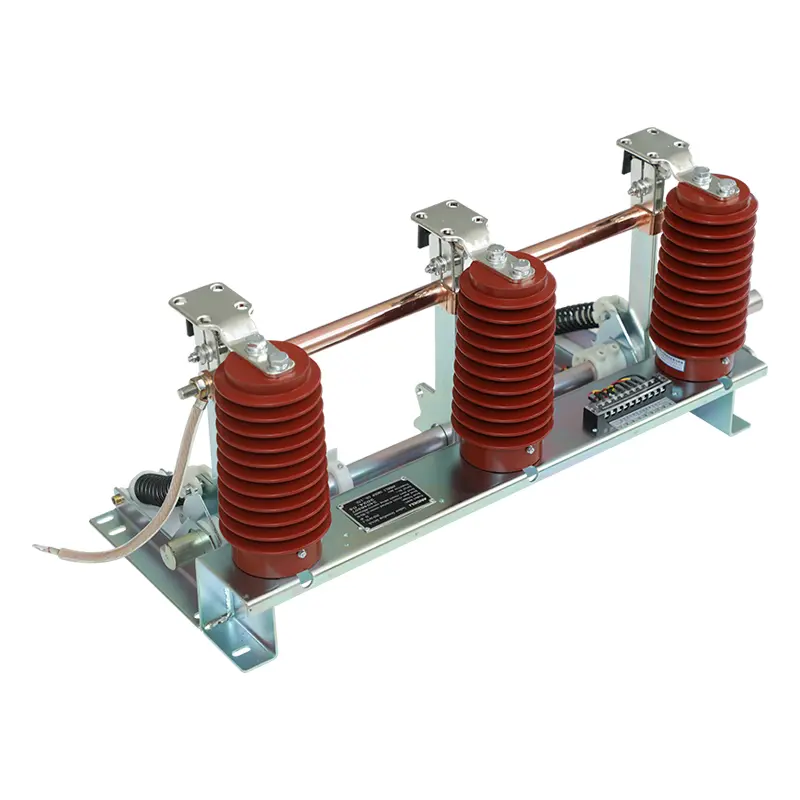

Sangao holdbar højspændingsgrænsningskontakt er velegnet til indendørs 3-12kV trefasede AC 50 (60) HZ-kraftsystem og bruges i forbindelse med forskellige højspændingsafbryderskabe. Det kan også bruges til jordforbindelse af vedligeholdelse af højspændingsudstyr. Dens hovedstruktur er jordforbindelseskontakten, der består af en beslag, en jordforbindelsesknivenhed, en statisk kontakt, en sensor, en roterende skaft, en roterende arm, en kompressionsfjeder, en ledende ærme og en fleksibel forbindelse.

Når driftsmekanismen lukker jordforbindelseskontakten, får handlingsmomentet hovedakslen til at overvinde modstandens drejningsmoment, køre krumtaparmen til at rotere i lukningsretningen, at driftsstangen på jordforbindelseskniven passerer gennem det døde punkt i komprimeringsfjederen og komprimeringsfjederen frigiver energi, så jordforbindelsen hurtigt lukkes i lukningspositionen. Den jordforbundne kniv på jordforbindelsesknivenheden er fast og pålideligt i kontakt med flangedelen (knivkanten) af den statiske kontakt gennem skiven.

Når drejningsmomentet påføres, overvinder hovedakslen det vigtigste drejningsmoment og fjederkraften for at drive armen for at rotere i åbningsretningen, og den jordforbundne knivkomprimeringsfjeder passerer.

Hvad er formålet med jordforbindelsen?

Den højspændings jordforbindelse bruges til at tilvejebringe jordforbindelse til underjordiske eller delta-tilsluttede systemer.

Jordforbindelseskontakten tillader forbindelsen mellem fase-til-fase-belastninger.

Jordforbindelseskontakten i understationen er jordet til at danne en jordforbindelse med lav impedans for at holde systemet neutral.

Jordforbindelseskontakten i switch -kabinettet sikrer, at amplituden af ​​kortvarig overspænding er begrænset under en tung jordforbindelse.

Det bruges til jordelektrisk udstyr til at imødekomme beskyttelseskravene.

Hvad er funktionen af ​​jordforbindelseskontakten?

Den højspændings jordforbindelse er forbundet til afbryderen, og når afbryderen ryddes og trækkes ud, er busslinjen, der støder op til afbryderen, automatisk jordet gennem jordforbindelsen. Denne proces beskytter teknikere, vedligeholdelsespersonale og brugere mod utilsigtede spændinger.

Det bruges til at forhindre statisk elektricitet og elektromagnetiske induktionsstrømme. I to eller flere overhead-transmissionslinjer på det samme tårn eller i tilstødende parallel forbindelse, når en eller flere linjer er slukket, vil de de-energiserede linjer generere induceret spænding og induceret strøm på grund af den elektromagnetiske induktion og elektrostatisk induktion mellem dem og de tilstødende energi. Derfor er jordforbindelser egnede til sådanne linjer.

Højspændings jordforbindelse bruges til at lukke kortslutningsstrømmen. Jordforbindelseskontakten med nominel kortslutningsafslutningsstrøm skal være i stand til at lukke ved enhver påført spænding (inklusive dens nominelle spænding) og enhver strøm (inklusive dens nominelle kortslutningsafslutningsstrøm). Den nominelle kortslutningsafslutningsstrøm for jordforbindelseskontakten er lig med den nominelle top modstrømsstrøm.

Højspændings jordforbindelse i substation spiller en vigtig rolle i store eller tunge effekttransformatorer, fordi det gør det muligt for elnettet at have et konsistent spændingsreferencepunkt. Ellers kan spændingen variere fra sted til sted. Sørg for sikkerheden for transformatorer og personale ved hjælp af elektricitet.
