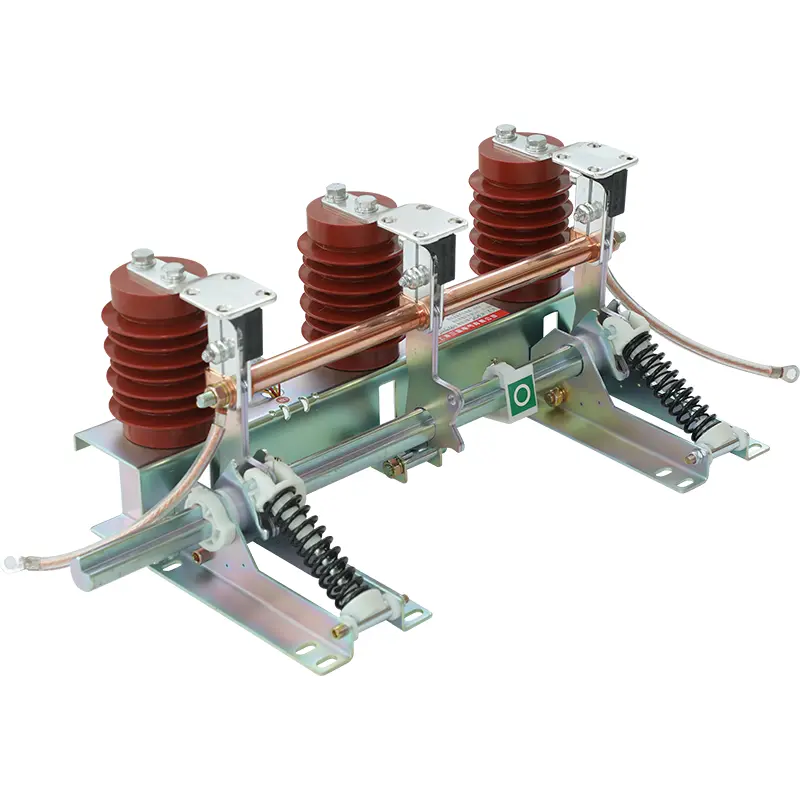

Højspændings jordskontakt

Højspændings jordskontakt lavet i Kina. Sangaos switch bruges til at lukke kortslutningsstrøm og har en bestemt kortslutningskapacitet såvel som dynamisk termisk stabilitet. Da det ikke behøver at bryde belastningsstrøm og kortslutningsstrøm, er der ingen lysbue -slukningsanordning. Den nedre ende af jordskontakten er normalt forbundet til jordforbindelsespunktet gennem en strømtransformator. Den nuværende transformer kan give signaler til relæbeskyttelse.

Der er mange strukturer af jordskontakter. Inklusive enkeltstang, dobbeltstang og trepolens jordskontakter. Enkelt polskontakter bruges kun i neutrale punktundersøgelsessystemer. Dobbeltstang og tre polstrukturer bruges i neutrale punkt ujordede systemer og deler en driftsmekanisme.

Højspændings jordskontakten i switchgear bruges til at jordes den resterende ladning, efter at strømlinjen er koblet fra strømforsyningen. Selv hvis afbryderen og isolatoren afskærer eller åbner kredsløbet, forbliver den resterende ladning stadig i kredsløbet. Jordingskontakten bruges normalt til at frigive ladningen.

Højspændings jordskontakten har en hurtig fungerende lukningsmekanisme. De kan beskytte teknikere og arbejdstagere, når der opstår unormale strømme. De er designet til at modstå kortslutninger; De kan også motoriseres. F.eks. Switches med højspændingsjustering og højhastigheds jordhøjskontakter. Jordingskontakten i stationen er i stand til at generere en kortslutning og derved beskytte andet elektrisk udstyr mod skader. Det bruges i forbindelse med en række højspændingsafbrydere og kan også bruges som et beskyttelsesanordning, når man gennemgår elektrisk udstyr med høj spænding.

Jordingskontakten, afbryderen og isoleringskontakten er alle forbundet i Ring Main Unit (RMU). Hvis kredsløbet skal kobles fra eller frakobles af vedligeholdelse eller andre grunde, skal den korrekte driftssekvens af disse tre enheder (jordskontakt, afbryder og isoleringsafbryder) følges. Hvis de korrekte trin ikke følges, vil kredsløbet og udstyret ikke kun blive beskadiget, men du vil også blive sat i fare. For en perfekt installation af disse komponenter kan du kontakte Elecspare, en GIS -switchgear -producent, for at give pålidelige isolerende medier til dit udstyr.

Jordingskontakter og afbrydere kombineres ofte til en enhed. I dette tilfælde er afbrydelsen udstyret med en jordskontakt ud over hovedkontakterne, der bruges til at jordes den ene ende af afbrydelsen efter åbningen. De vigtigste kontakter og jordskontakter er normalt mekanisk sammenkoblet, så jordskontakten ikke kan lukkes, når afbrydelsen er lukket, og hovedkontakterne kan ikke lukkes, når jordskontakten lukkes.

Jordingskontakter kan opdeles i åbne og lukkede typer. Det ledende system for den åbne jordskontakt udsættes for luften som afbrydelsen; Det ledende system for den lukkede jordskontakt er lukket i levende SF6 eller isolerende medier (såsom olie).

Fokus for Substation Peiling Switch er langt mindre end for offentligheden, og det er ikke så sikkerhedsorienteret som lavspændingssystemet. Det fokuserer mere på strømforsyningens pålidelighed, beskyttelsesreliabilitet og påvirkningen på udstyr i tilfælde af kortslutning. Da den nuværende sti hovedsageligt er blokeret ved jordforbindelse, påvirkes kun amplituden af ​​den mest almindelige fase til jordkortslutning af valget af jordforbindelse.
