Hvorfor er højspændingsjordingskontakten kritisk for strømsystemets sikkerhed og vedligeholdelse?

I krafttransmissions- og distributionssystemer er sikkerhed i højsædet. En ofte overset, men væsentlig komponent erHøjspændingsjordingskontakt. Denne enhed spiller en afgørende rolle i at beskytte både udstyr og personale under vedligeholdelse, fejltilstande og rutinemæssige operationer. Denne artikel undersøger, hvad en jordforbindelse gør, hvordan den virker, og hvorfor den er uundværlig i mellemspændingsafbrydere og understationer. Vi ser også på produktionskvalitet, certificeringer og pålidelighedSanGao bringer til denne kritiske elektriske komponent.

Den ubesungne helt af elektrisk sikkerhed

Når vi tænker på højspændingsudstyr, kommer afbrydere og transformere ofte i tankerne. AlligevelHøjspændingsjordingskontakter lige så afgørende for sikker drift og vedligeholdelse af elsystemer. Installeret inde i koblingsskabe eller understationer giver denne enhed en pålidelig vej til jord, hvilket sikrer, at teknikere kan arbejde sikkert på spændingsløst udstyr, og at fejlstrømme styres effektivt.

Uden en korrekt fungerende jordingskontakt vil vedligeholdelsespersonalet stå over for risikoen for utilsigtet strømforsyning, inducerede spændinger fra tilstødende strømførende ledninger og farlige transiente overspændinger.SanGao, en højteknologisk virksomhed baseret i Kinas elektriske hovedstad Liushi, har fremstillet disse essentielle komponenter i årevis, overholdt strenge kvalitetsstandarder og betjent forskellige industrier fra renovering af bynet til vindkraftværker.

Hvad er en højspændingsjordingskontakt?

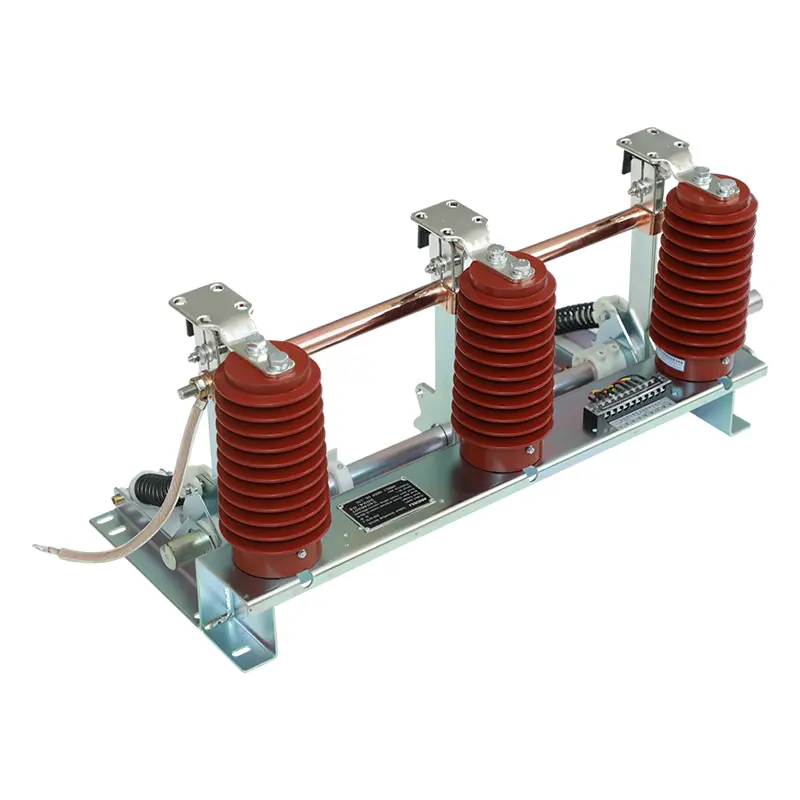

DeHøjspændingsjordingskontakter en mekanisk koblingsenhed designet til at forbinde en bestemt del af et elektrisk kredsløb til jord. Det er typisk installeret i højspændingsanlæg (3-12kV, trefasede AC 50/60Hz-systemer) og betjenes manuelt eller af en motormekanisme. Dens primære struktur består af et beslag, en jordingskniv, faste kontakter, en sensor, en roterende aksel, trykfjedre, ledende bøsninger og fleksible forbindelser.

Når den er lukket, får jordingskniven fast kontakt med den statiske kontakt, hvilket skaber en lavimpedans jordingsbane. Denne sti tjener flere sikkerheds- og driftsfunktioner, som vi vil udforske nedenfor.

Nøglefunktioner: Mere end bare jordforbindelse

DeHøjspændingsjordingskontakttjener flere kritiske funktioner ud over simpel jording:

Personalebeskyttelse under vedligeholdelse

Når en afbryder åbnes og isoleres, kan den tilstødende samleskinne eller udstyr stadig bære induceret spænding eller restladning. Jordingskontakten giver en synlig og sikker jordforbindelse, der sikrer, at vedligeholdelsespersonale er beskyttet mod utilsigtet strømtilførsel eller kapacitiv afladning.

Begrænsning af transiente overspændinger

Ved jordfejl, især i tunge anlæg, kan der forekomme forbigående overspændinger. Jordingskontakten begrænser disse spændingsstigninger ved at give en lavimpedansbane og derved beskytte følsomt udstyr og isolering.

Eliminering af inducerede spændinger

I tilfælde af parallelle transmissionsledninger på samme tårn kan strømløse ledninger stadig opleve inducerede spændinger fra tilstødende strømførende ledninger på grund af elektrostatisk og elektromagnetisk kobling. Jordforbindelseskontakter på disse linjer giver en vej til at sprede disse inducerede strømme, hvilket forhindrer farer.

Lukke kortslutningsstrømme

Nogle jordingskontakter er designet til at lukke mod kortslutningsstrømme. Denne egenskab sikrer, at kontakten kan betjenes selv under fejlforhold, hvilket giver yderligere sikkerhed under nødprocedurer.

Etablering af en systemneutral reference

I transformerstationer med store strømtransformatorer hjælper jordforbindelseskontakten med at opretholde et ensartet spændingsreferencepunkt, stabiliserer elnettet og sikrer sikker drift.

Applikationer: Hvor bruges det?

DeHøjspændingsjordingskontakter meget udbredt i kraftdistributions- og transmissionssystemer, herunder:

• Renovering af elnet i byer og på landet– Opgradering af aldrende infrastruktur kræver pålidelig jordforbindelse for sikkerhed og overholdelse.

• Understationer og koblingsskabe– Integreret til mellemspændingskoblingsanlæg.

• Vindkraftværker og vandkraftværker– Tilvejebringelse af jording til generatorer og transformere.

• Metallurgisk og petrokemisk industri– Beskyttelse af udstyr og personale i barske miljøer.

• Jernbane- og mineanlæg– Sikring af sikker jording i trækkraftsystemer.

• Energiprojekter til boliger og erhverv– Til indgående foderautomater og nødsystemer.

DeSanGaoFordel: Kvalitet og pålidelighed

SanGaohar opbygget et ry for højspændingsudstyr af høj kvalitet. Virksomhedens produktionsanlæg spænder over 10.000 kvadratmeter med en registreret kapital på 81,68 millioner yuan og samlede aktiver på cirka 200 millioner yuan. Med 120 ansatte, herunder 20 senior- og mellemniveau tekniske fagfolk,SanGaofastholder et stærkt fokus på R&D og kvalitetssikring.

Virksomheden overholder ISO 9001:2008 kvalitetsstyring, ISO 14001 miljøledelse og OHSMS 18001 arbejdsmiljø- og sikkerhedssystemer. Det anvender også moderne ERP-styring og avanceret testudstyr for at sikre hverHøjspændingsjordingskontaktopfylder strenge præstationsstandarder. Samarbejde med institutioner som Xi'an Senyuan og Beijing Electrical Research Institute,SanGaosikrer, at deres produkter er på forkant med elektroteknik.

Deres jordingskontakter er designet med en robust mekanisme, der bruger kompressionsfjedre til at sikre hurtig og pålidelig lukning/åbning, med ensartet kontakttryk opretholdt gennem skivefjedre. Dette design sikrer lav kontaktmodstand og lang levetid selv under hyppig drift.

Ofte stillede spørgsmål (FAQ)

Q: Hvad er det primære formål med en højspændingsjordingsafbryder?

A: Dens primære formål er at give et synligt og sikkert jordingspunkt for afspændt udstyr, beskytte teknikere mod utilsigtet strømforsyning og sprede inducerede spændinger og ladninger.

Q: Hvor er jordingskontakten typisk installeret?

A: Det er normalt installeret inde i mellemspændingskoblingsskabe (3-12kV), såvel som i transformerstationer og på ledningssiden af ​​transformere.

Q: Kan en jordforbindelse lukke mod en kortslutningsstrøm?

A: Ja, mange jordingskontakter er klassificeret til kortslutningslukkestrøm, så de kan betjenes sikkert selv under fejlforhold.

Q: Hvordan beskytter jordingskontakten mod inducerede spændinger?

A: På transmissionsledninger, der løber parallelt med strømførende ledninger, giver jordingskontakten en vej for inducerede strømme til at flyde til jorden, hvilket forhindrer farlige spændinger i at opstå på strømløse ledninger.

Konklusion

DeHøjspændingsjordingskontakter måske ikke den mest glamourøse komponent i et strømsystem, men dens betydning kan ikke overvurderes. Det sikrer liv, beskytter dyrt udstyr og sikrer stabil netdrift under fejl og vedligeholdelse. Ved at levere en pålidelig jordvej hjælper det med at forhindre ulykker, reducerer nedetid og opretholder integriteten af ​​det elektriske netværk.

SanGaotilbyder jordingskontakter, der kombinerer robust mekanisk design, materialer af høj kvalitet og streng kvalitetskontrol for at levere pålidelig ydeevne i krævende applikationer. Med et stærkt teknisk fundament og forpligtelse til løbende forbedringer,SanGaoer blevet en betroet leverandør til elselskaber, industrianlæg og infrastrukturprojekter på tværs af Kina og videre.

Hvis du leder efter en pålidelig kilde til højspændingsjordingsafbrydere eller har brug for teknisk assistance til dit specifikke projekt, inviterer vi dig til atkontakteos i dag. Deres erfarne ingeniørteam kan levere produktspecifikationer, tilpassede løsninger og rettidig support. Tag fat i virksomhedens hjemmeside eller e-mail for at diskutere dine krav og finde ud af hvordanSanGaokan bidrage til sikkerheden og effektiviteten af ​​dine elsystemer.
