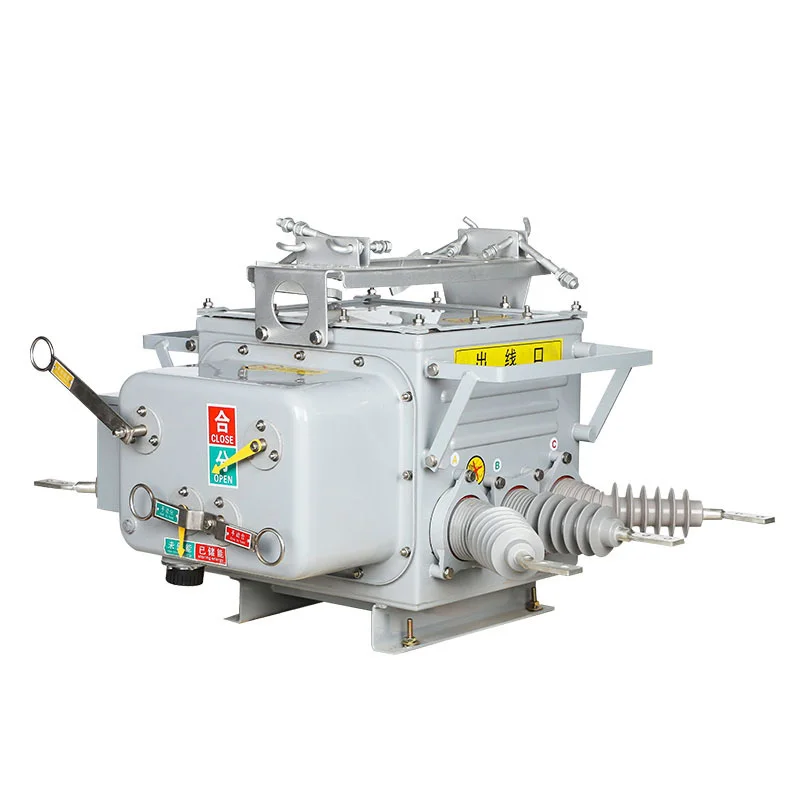

Udendørs grænsevakuumafbryder

Sangao holdbar udendørs grænsevakuumafbryder (i det følgende benævnt "grænseafbryder") er velegnet til udendørs højspændingsafbrydere med trefaset AC 50Hz og nominel spænding på 33 kV og nedenfor. Circuit Breaker Legemet er udstyret med vakuumbue -slukningskammer, strømtransformator, nul sekvensstrømtransformator osv. Strømafbryderen har fjernstyringstilstand, beskyttelseskontrolfunktion og kommunikationsfunktion. Det kan pålideligt bedømme og opdage stationer, industrielle og minedriftsvirksomheder og by- og landdistriktsnet med henblik på kontrol og beskyttelse. Specielt egnet til hyppig drift af jord- og byniveau milliampere niveau nul sekvensstrøm og fase til fase fejl kortslutningsstrøm, hvilket opnå automatisk eliminering af enfaset jordforbindelsesfejl og fase til fase kortslutningsfejl.

Udendørs grænsevakuumafbryder afbryder buen i vakuumtilstand og bruger SF6 -gasisolering. Kassen vedtager avanceret importeret gasforsegling, eksplosionssikker og isoleringsstrukturteknologi med fremragende samlet tætningsydelse. Forseglingsydelsen af import- og eksportledninger er også blevet forbedret, og den samlede tætningsydelse er god. SF6 -gassen, der er fyldt inde, må ikke lække eller påvirkes af det ydre miljø. Forårets driftsmekanisme er blevet miniaturiseret, og dens ydeevne er optimeret. Vedtagelse af hovedkæde transmission og multi-trins trip-system med lav modstand og lav temperaturstigning. Dens pålidelighed og stabilitet er overlegne traditionelle forårsmekanismer.

Dette produkt er installeret ved ansvarsgrænsen for faste distributionslinjer. Forranen af brugerens indkommende linje eliminerer automatisk enfaset jordforbindelse og fase til fase kortslutningsfejl inden for brugerens system, undgår spredning af fejl i brugerens verden til hovedtransmissionslinjen, sikrer den elektriske sikkerhed for ikke-defekte brugere og forbedrer den elektriske pålidelighed. Hvis fejlen er permanent, og erstatningen af substationen mislykkes, vil ulykken ved mellemspændingsbrugerens sted resultere i, at hele distributionens hovedlinie bliver afskåret. Denne fælles transmissionsulykke i strømnettet vil medføre betydelige tab for samfundet.

Miljøtilstand

(1) Miljømæssig lufttemperatur: -40 ℃ ~+40 ℃; Den daglige temperaturændring overstiger ikke 25 ℃; I henhold til egenskaberne ved SF6 -gas, når omgivelsestemperaturen er -40 ℃ og trykket inde i tanken er 0,05MPa, er SF6 stadig i en gasformig tilstand for at sikre den normale drift af produktet. Når omgivelsestemperaturen er -40 ℃ og målertrykket er 0,05MPa, er flydende punktet for SF6 -55 ℃; Når målertrykket er nul, vil SF6 -flydende punkt ikke overstige -60 ℃.

(2) vindhastighed, der ikke overstiger 35 m/s;

(3) Et sted uden antændelighed, eksplosionsfare, stærk kemisk korrosivitet (såsom forskellige syrer, alkalier eller røg) og stærk vibration.

(4) højde: ≤ 1000 m;

(5) dækningstykkelse: 10 mm;

(6) Luftforureningsniveau: niveau 4;

(7) seismisk intensitet: ≤ 7 grader;

(8) Neutral punkt jordforbindelsesmetode i strømnettet: Det neutrale punkt er ikke jordet, det er jordet gennem en bueundertrykkelsesspole, og nulpunktet er jordet gennem lav modstand.
