SanGao 3-faset afbrydermodul – funktioner, kontroltilstande og applikationsindsigt

Med den hurtige vækst af industriel automatisering og kommerciel strømdistribution har trefasede afbrydere udviklet sig fra simple beskyttelsesenheder til intelligente enheder, der kombinerer kontrol, beskyttelse og isolering. SanGao trefasede afbrydermodul, der er kompatibelt med Simulink-simuleringsmiljøer, giver to fleksible kontroltilstande: ekstern signalstyring (0 V for åben, positiv spænding for lukning) og intern timer-baseret kontrol (forudindstillede koblingstider). Denne alsidighed forenkler systemintegration og test i høj grad. I denne artikel dykker vi ned i de tekniske detaljer i dette modul og tilbyder praktisk vejledning om valg og anvendelse.

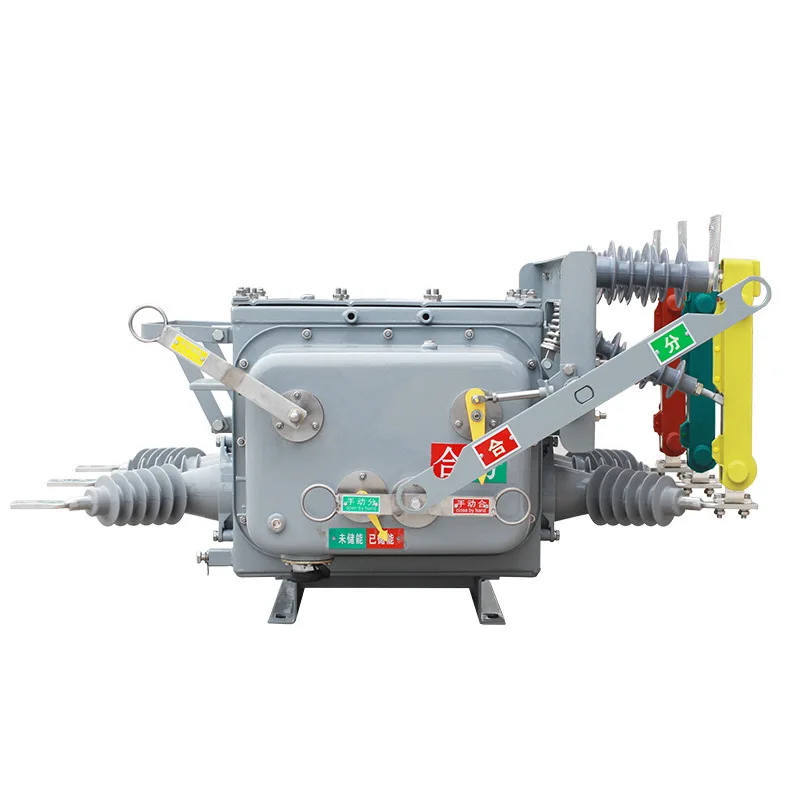

1. Oversigt over trefaset afbrydermodul

SanGao trefasede afbrydermodulet består af tre uafhængige enkeltpolede afbrydere, der er mekanisk låst for at fungere samtidigt via et enkelt vippehåndtag. Den kan seriekobles med trefasede belastninger for at styre alle faser på én gang. Lysbueslukningsmekanismen er identisk med den for standardafbrydere, og modulet inkluderer indbyggede Rs-Cs-dæmperkredsløb til at undertrykke skiftende overspændinger - afgørende, når det er forbundet til induktive belastninger eller strømkilder.

2. Kernefunktioner og driftstilstande

SanGao trefaseafbryderen tilbyder to kontroltilstande, der passer til forskellige applikationsbehov. Iekstern kontroltilstand, viser modulikonet en kontrolindgangsport, der muliggør realtidsskift via Simulink-signaler. Iintern kontroltilstand, skiftetider er forudindstillet i dialogboksen for automatiske tidssekvenser. I begge tilstande driver det samme styresignal alle tre afbrydere, hvilket sikrer synkron drift.

2.1 Snubberkredsløbets rolle

Når afbryderen er forbundet til induktive belastninger (f.eks. motorer, transformere) eller strømkilder, kan åbning af kredsløbet generere høje inducerede overspændinger, der kan beskadige isoleringen eller selve afbryderen. Det indbyggede Rs-Cs-dæmperkredsløb absorberer effektivt denne energi, begrænser overspændingsspidser og beskytter både afbryderen og downstream-udstyret. Brugere kan vælge at aktivere eller deaktivere dette kredsløb afhængigt af belastningstypen.

2.2 Turegenskaber og "rejsefri" mekanisme

Funktionen "udløserfri" sikrer, at når der opstår en overbelastning eller kortslutning, tvinger den interne mekanisme kontakterne til at åbne, og håndtaget bevæger sig til udløst position. Forsøg på at skubbe håndtaget lukket vil ikke lukke kontakterne igen, før fejlen er afhjulpet, og håndtaget er nulstillet. Dette giver en indre sikkerhedsbarriere, der forhindrer genaktivering, mens en fejl fortsætter.

• Ekstern signalstyring (0 V / positiv spænding)
• Intern timerstyring
• Rs-Cs snubberkredsløb (valgfrit)
• Trip-fri mekanisme
• Tidsforsinkelsesseries udløsningskarakteristik
• Høj kortslutningsbrudkapacitet

3. Tekniske nøglespecifikationer forklaret

At vælge den rigtige 3-fasede afbryder kræver en grundig forståelse af dens tekniske parametre. Tabellen nedenfor opsummerer hovedspecifikationerne for SanGao-modulet og deres praktiske konsekvenser for udvælgelsen.

4. Industrielle applikationer og udvælgelsesvejledning

Trefasede afbrydere er meget udbredt i motorkontrolcentre, distributionspaneler, industrielt automationsudstyr og kommercielle bygningsmaterialer. Afhængigt af applikationen kan de fungere som hovedafbrydere, grenbeskyttelsesanordninger eller motordriftsafbrydere. Nedenfor er typiske use cases og valg pointer.

4.1 Større anvendelsesområder

• Industriel motorstyring:Anvendes som direkte-on-line startere, der kræver en tidsforsinkelsesudkoblingskarakteristik for at undgå udløsning ved startstrøm.
• Distributionsledningsbeskyttelse:Installeret i hoved- eller underfordelingstavler for at beskytte mod overbelastning og kortslutning, med korrekt koordinering med opstrøms/nedstrøms enheder.
• Nødgeneratorsæt:Fungerer som generatorens udgangsafbryder, giver isolation og modstår mulige transiente overstrømme.
• VVS-systemer:Beskytter kompressorer, ventilatorer og andre motorer i aircondition- og køleudstyr – har også brug for tidsforsinkelseskarakteristika.

4.2 Valgtrin

1. Bestem belastningstype:Resistiv eller induktiv? Har den startindløb? Dette bestemmer den nødvendige turkarakteristik.
2. Beregn driftsstrøm:Baseret på belastningseffekt og spænding skal du beregne den maksimale linjestrøm og tilføje en sikkerhedsmargin på 20–30 %.
3. Estimeret kortslutningsstrøm:Få den potentielle kortslutningsstrøm fra forsyningssystemet; afbryderens brydeevne skal være højere.
4. Vælg kontroltilstand:Ekstern signalkontrol hvis fjernbetjening/automatisk betjening er nødvendig; intern timer, hvis kun planlagt skift er påkrævet.
5. Overvej snubberkrav:Til induktive belastninger (motorer, transformere) skal snubberkredsløbet altid aktiveres.

5. Sikkerhedsbeskyttelsesfunktioner

Sikkerhed er den højeste prioritet i elektrisk design. SanGao trefaseafbryderen inkorporerer flere beskyttelsesmekanismer, der beskytter ikke kun kredsløbet og udstyret, men også personalet.

• Overbelastningsbeskyttelse:Termisk-magnetisk udløseenhed åbner kredsløbet, når strømmen overstiger den nominelle værdi i en længere periode, hvilket forhindrer kabeloverophedning.
• Kortslutningsbeskyttelse:Magnetisk trip virker øjeblikkeligt i tilfælde af en kortslutning og afbryder fejlstrømmen inden for millisekunder for at minimere skader.
• Isolationsfunktion:Med håndtaget i "off" position giver tilstrækkelig kontaktafstand og isoleringsafstand et synligt brud, der opfylder isolationskravene.
• Trip-Free Anti-Reclosure:Forhindrer genlukning, mens en fejl fortsætter, hvilket eliminerer risikoen for menneskelige fejl.
