Kender du de vigtigste overvejelser til installation af en sidemonteret indendørs vakuumafbryder?

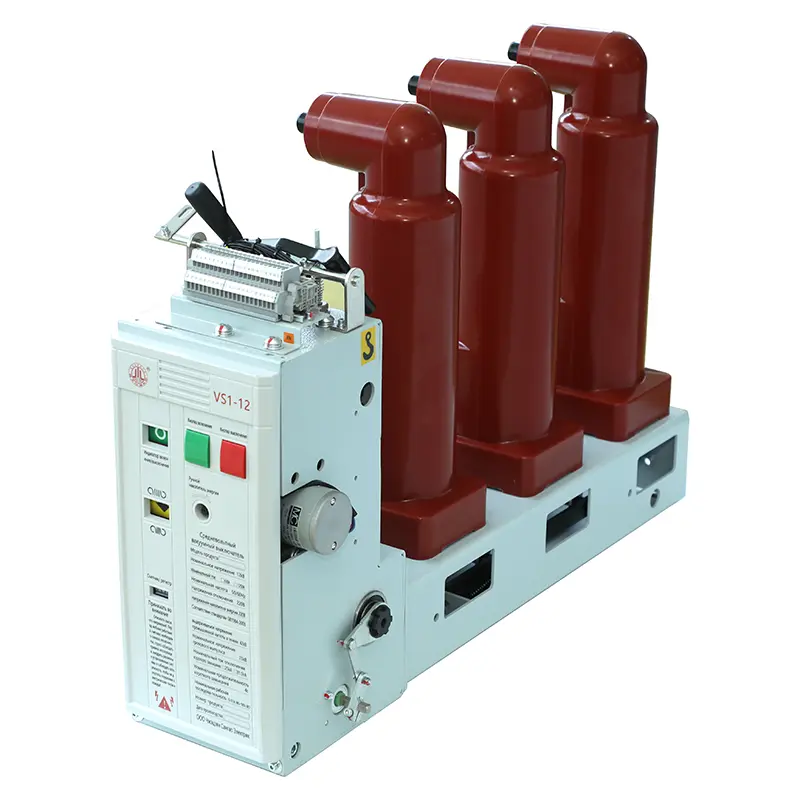

Som kernebeskyttelsesindretningen i elsystemet, installationskvaliteten afSide monteret indendørs vakuumafbryderpåvirker direkte sin operationelle sikkerhed og levetid. I byggefasen er det bydende nødvendigt at følge specifikationerne og fokusere på følgende aspekter:

1. Miljøvurdering og forberedelse

Miljøbehov: Installationsmiljøet for en sidemonteret indendørs vakuumafbryder skal være ren, tør (relativ fugtighed ≤ 85%, ingen kondens), godt ventileret og fri for brandfarlige, eksplosive, ætsende gasser og ledende støv. Den omgivende temperatur skal kontrolleres strengt inden for det tilladte interval på -5 ° C til +40 ° C. Rumreserve: Sørg for tilstrækkelig plads i distributionskabinettet til at imødekomme afbryderens dimensioner, driftshåndtagsområde (uhindret lukning/åbningsoperationer) og specificerede krav til buende sikkerhedsafstand (se produktmanualen). Kabinetdøren skal være helt åben for nem vedligeholdelse. Foundation Inspection: Monteringsbeslaget skal være sikker, flad og niveau med tilstrækkelig stivhed og styrke til at modstå virkningen af strømafbryderdrift og kortslutningskræfter. Kabinetstrukturen skal være fri for deformation, og monteringshullerne skal være nøjagtigt justeret.

2. Præcis installation og sikker fixing

Løftning og håndtering: Brug passende løftudstyr og håndter kredsløbet forsigtigt, og undgår overdreven vibration og påvirkning. Løft ikke eller træk på isoleringsstangen eller driftshåndtaget. Præcis placering: Skub strømafbryderkroppen nøjagtigt ind i monteringsskinnen eller beslaget, hvilket sikrer, at den er fuldt ud på linje med fastgørelseshullerne. Sikker fastgørelse: Brug bolte, skiver og låseelementer (såsom fjederskiver og låsemødre), der opfylder producentens specifikationer og opfylder det specificerede stramningsmoment, stram dem jævnt og diagonalt i trin. Enhver løshed vil øge driftsvibrationen og bringe sikkerhed i fare.

3. pålidelige elektriske forbindelser

Busbar/kabelkompatibilitet: Forbindelsesbuslinjen eller kabelspecifikationerne skal være designet til at matche den nominelle strøm og kortslutning modstå kapacitet for afbryderen, og forbindelsesoverfladerne skal være glatte og rene. Kontaktoverfladeforberedelse: Fjern ethvert oxidlag eller snavs grundigt på lederen, der forbinder overflader. Påfør en generøs mængde ledende fedt af høj kvalitet (elektrisk forbindelsesfedt) for at reducere kontaktmodstanden markant og forhindre oxidation. Momentkontrol: Dette er afgørende! Brug en kalibreret drejningsmomentnøgle til at stramme alle forbindelsesbolte, inklusive dem ved input- og outputterminalerne, strengt til den drejningsmomentværdi, der er specificeret af strømafbryderproducenten. Overstrætning kan forårsage dårlig kontakt og overophedning, mens overstramning kan skade terminalerne eller trådene.

4. Inspektion af driftsmekanismer

Verifikation af manuel drift: medSide monteret indendørs vakuumafbryderHelt deaktiverede, udfører gentagne gange langsom manuel opladning, lukning og åbningsoperationer for at sikre en jævn og fleksibel drift, ingen klæber eller unormal støj og nøjagtig og klar positionsindikation (åben/lukket/opladning). Hjælpekontaktbekræftelse: Kontroller, at hjælpekontaktens tænd/sluk -status (normalt åben/lukket) nøjagtigt svarer til hovedafbryderpositionen, og at ledningerne er korrekt og sikkert.

5. Funktionel idriftsættelse efter installation

Isoleringstest: Brug et megohmmeter, der er passende til spændingsklassificeringen afSide monteret indendørs vakuumafbryderAt teste hovedkredsløbisoleringsmodstanden mod jord og mellem faser som krævet i reglerne (f.eks. Hovedkredsløb: 1000V -rækkevidde, ≥100mΩ). Mekanisk egenskabsmåling (hvis betingelser tillader det): Det anbefales at bruge dedikerede instrumenter til at måle parametre såsom åbning/lukningstid, hastighed, kontaktåbningsafstand, overtravel, afvisningstid, synkronitet osv. (For eksempel skal kontaktåbningsafstand generelt være inden for området 8 ± 1 mm). Dataene skal sammenlignes med fabriksrapporten og inden for den acceptable afvigelse. Operationstest uden belastning: Før den endelige effekt påføres, skal du udføre adskillige elektriske operationer (lukning og åbning) for at bekræfte pålideligheden af operationen og rigtigheden af positionsindikationen. Bekræftelse af beskyttelse og signalkredsløb: Simulere signaler til at teste koblingslogikken og signaloverførselsnøjagtigheden mellem afbryderen, relæbeskyttelsesenheden og det centrale signalsystem.
